在全球化供应链体系中，产物从生产基地到终端用户需经历公路、铁路、航空、海运等多环节运输，途中的颠簸、冲击、共振等振动环境极易导致结构损坏、性能失效或包装破损。据行业数据统计，约 30% 的产物售后故障源于运输过程中的振动损伤，而模拟运输振动台作为复现运输振动环境的核心设备，已成为制造业可靠性测试的 “标配工具"。本文将从技术原理、核心参数、应用场景及发展趋势四方面，系统解析模拟运输振动台的关键技术。
一、模拟运输振动台的工作原理与技术类型
模拟运输振动台的核心功能是通过机械或电磁驱动方式，复现实际运输过程中的振动频谱，让产物在实验室环境中提前经受 “运输考验"，其技术原理可分为振动模拟、信号控制与参数监测三大模块。

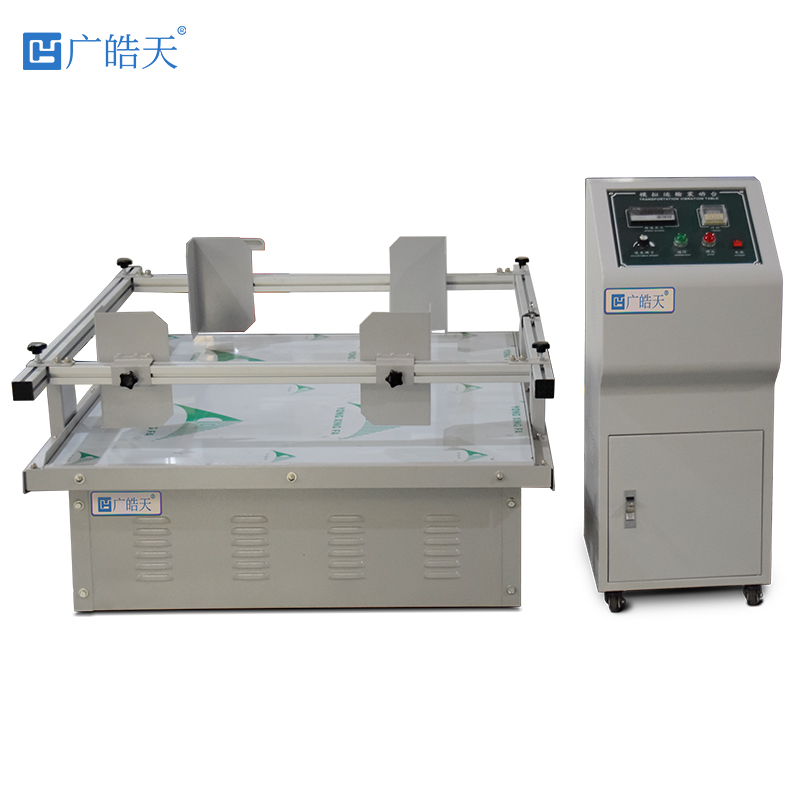

从驱动方式来看，当前主流设备主要分为机械式振动台与电磁式振动台两类。机械式振动台依赖偏心轮、凸轮或曲柄连杆结构，通过电机带动偏心部件旋转产生离心力，转化为垂直或水平方向的简谐振动，具有结构简单、成本低、负载能力强（可达 500kg 以上）的优势，适用于包装件、大型家电等低频（5-100Hz）振动测试，但其振动波形单一（以正弦波为主），难以复现复杂的随机运输振动环境。
电磁式振动台则基于 “电磁感应原理" 设计，通过在磁场中通入交变电流，使动圈带动工作台产生振动，可实现宽频率范围（5-3000Hz）、多波形（正弦波、随机波、冲击波、公路谱 / 铁路谱模拟波）的振动输出。这类设备的核心优势在于控制精度高（位移精度可达 ±0.01mm，加速度精度 ±2%），能精准复现 ISTA（国际安全运输协会）、ISO 13355 等标准中规定的运输振动频谱，广泛应用于电子元器件、汽车零部件、医疗器械等高精度测试场景。
无论哪种类型，振动台均需搭配闭环控制系统确保测试准确性：通过加速度传感器、位移传感器实时采集工作台振动参数，与预设的 “目标振动谱" 进行对比，由 PID（比例 - 积分 - 微分）算法动态调整驱动信号，最终实现 “设定值 - 实测值" 的偏差控制在 5% 以内，避免因负载变化、机械磨损导致的测试偏差。
二、核心技术参数与性能校准体系
衡量模拟运输振动台性能的关键参数，直接决定了其能否满足不同行业的测试需求，其中频率范围、最大加速度、负载能力、振动方向四大参数最为核心。频率范围需覆盖实际运输场景的振动频率：公路运输的振动频率多为 10-50Hz（如卡车颠簸），铁路运输为 5-30Hz（铁轨接缝冲击），航空运输则为 50-200Hz（气流扰动），因此主流设备需实现 5-3000Hz 的连续可调。
最大加速度反映设备模拟冲击的能力，通常以重力加速度 g 为单位，一般设备需达到 50-200g（峰值），特殊场景（如军工产物运输）需达到 500g 以上。需注意的是，加速度与负载呈负相关关系，例如某设备在 100kg 负载下最大加速度为 100g，当负载增至 200kg 时，最大加速度会降至 50g 左右，因此选型时需根据测试样品重量精准匹配。
振动方向分为垂直（Z 轴）、水平（X/Y 轴）及多轴联动，单一垂直方向适用于包装件跌落振动测试，而汽车电子、航空设备等需模拟 “运输过程中全面振动" 的场景，则需选择三轴联动振动台，其通过多组驱动单元协同控制，实现 XYZ 三轴的独立或耦合振动，复现更真实的运输环境。
为保证测试数据的可靠性，振动台需建立定期校准体系，核心校准项目包括：加速度校准（使用标准加速度计对比实测值与设定值偏差）、频率响应校准（检测不同频率下振动幅值的稳定性）、台面均匀性校准（确保台面各点振动参数偏差≤10%）。校准需依据 JJF 1306-2011《模拟运输振动试验台校准规范》执行，通常每年至少 1 次，测试频次高的设备需每 6 个月校准 1 次。
