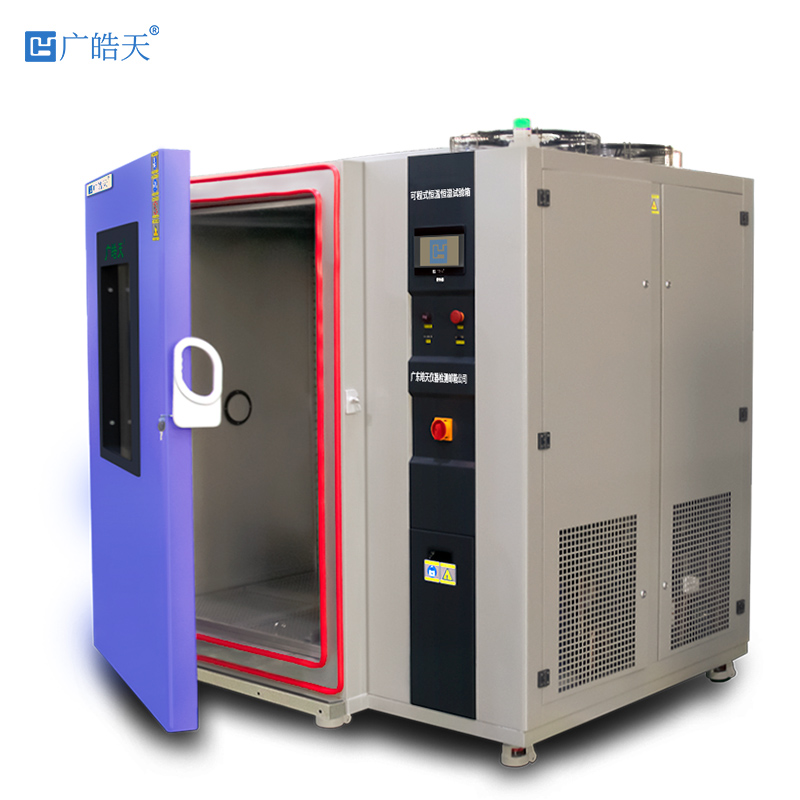

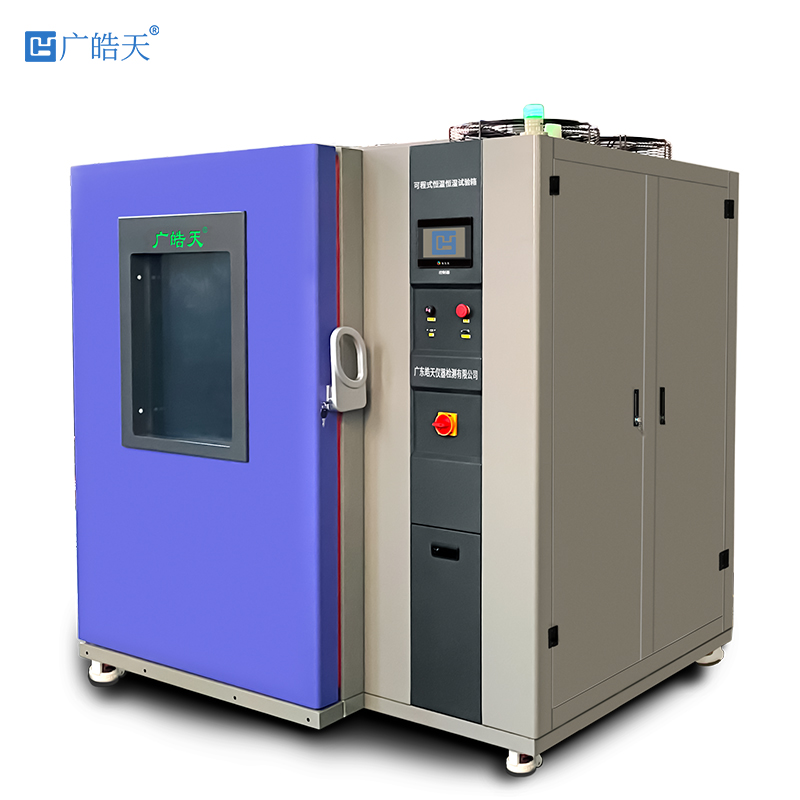

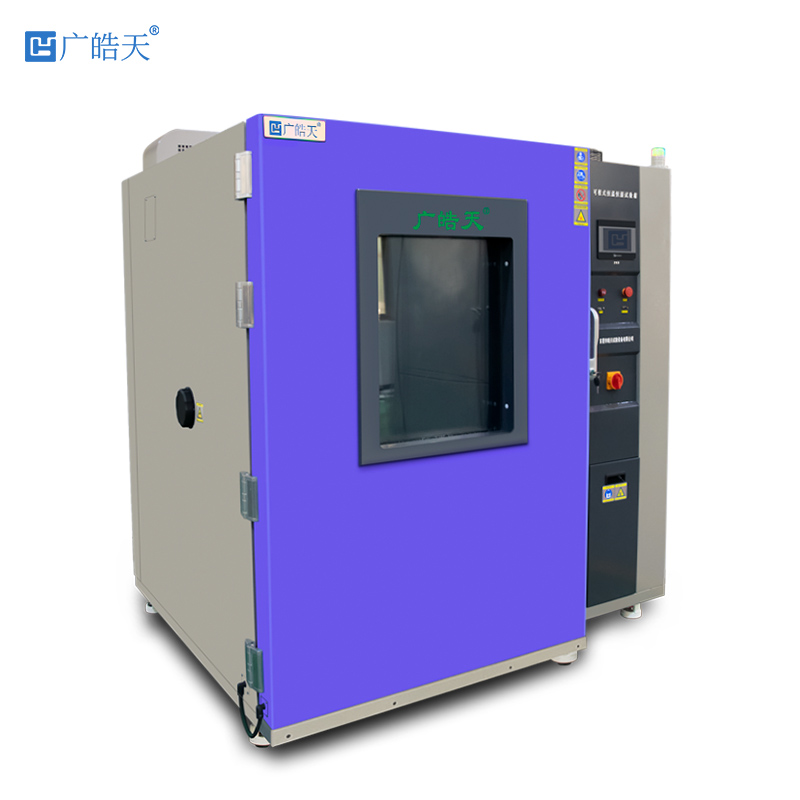

浏览次数：11在电力系统、工业设备、新能源领域中，变压器作为电能传输与电压转换的核心部件，其运行稳定性直接决定整个系统的安全。据《中国电力设备可靠性报告》显示，因极限温度导致的变压器故障占比达 22%，如高温环境下绝缘老化加速（温度每升高 10℃，绝缘寿命缩短 50%）、低温环境下油浸式变压器油黏度上升导致散热失效（-40℃时黏度较常温上升 80 倍）。大型冷热温控试验箱凭借宽温域覆盖、高负载适配、精准温控的优势，能复现变压器在不同应用场景下的极限温环境（如寒区 - 40℃户外运行、工业车间 60℃高温工况、新能源汽车 - 40℃至 85℃动态温变），评估其电气性能、绝缘性能与结构稳定性，成为变压器研发、生产与出厂检测的关键设备。本文从技术原理、测试规范、行业应用、维护升级及发展趋势，全面解析大型冷热温控试验箱测试变压器的核心技术。
绝缘性能测试：通过绝缘电阻测试仪（量程 10?Ω 至 10??Ω，精度 ±5%）、介损测试仪（精度 ±0.001%），测试不同温度下变压器绕组的绝缘电阻（低温 - 40℃时绝缘电阻需≥1000MΩ，高温 80℃时需≥100MΩ）、介损值（≤0.5%），评估绝缘材料（如绝缘纸、环氧树脂、绝缘油）在极限温环境下的老化程度；针对油浸式变压器，还需通过油介损测试仪、击穿电压试验仪，测试绝缘油的介损值（≤0.01%）与击穿电压（常温下≥35kV/2.5mm，低温 - 20℃时≥25kV/2.5mm），避免低温下油黏度上升导致击穿电压下降（黏度每升高 100mm?/s，击穿电压下降约 15%）。
温升与负载性能测试：通过功率分析仪（精度 0.1 级）、电流互感器（变比误差≤o.2%）、红外热像仪（测温精度 ±0.5℃），监测变压器在不同温度下的温升曲线（满负荷运行时绕组温升需≤65K，油浸式变压器顶层油温升≤55K）、负载损耗（偏差≤±5%）、局部热点温度（不得超过绝缘材料耐温上限，如 155 级绝缘不得超 155℃）。例如在高温 60℃测试时，需记录变压器从空载到满负荷（加载速率 5%/min）的温升变化，待温升变化≤1K/h 时判定达到热稳定状态，确保此时绕组与绝缘件温度仍符合标准要求。
电压调整率与短路阻抗测试：在 - 40℃、25℃、80℃三个典型温度点，通过变压器特性测试仪（精度 ±0.2%）测试电压调整率（额定负载下≤5%）、短路阻抗（偏差≤±10%），评估温度对变压器电能传输精度的影响。针对高频变压器（如车载 DC-DC 变压器，工作频率 20kHz-100kHz），还需测试不同温度下的高频损耗（如铜损、铁损）与效率（满载效率≥95%），避免温度升高导致高频磁芯损耗增加。测试数据通过专用数据采集系统（采样率 10kHz，通道数≥32 路）实时传输至控制软件，自动生成 “温度 - 电气性能" 关联曲线与热像图报告，直观呈现温环境对变压器性能的影响规律。
温湿度协同测试：针对沿海地区使用的变压器，需模拟 40℃/90% RH 高温高湿环境，测试绝缘材料的吸潮性能（吸湿率≤1%）与介损变化（吸湿后介损值≤0.8%），避免潮湿导致绝缘击穿；
温振动协同测试：针对车载、轨交变压器，需在 - 40℃至 85℃温循环的同时，施加 10-50Hz 正弦振动（加速度 2g），测试绕组紧固性（振动后绕组位移≤0.1mm）与接线端子可靠性（无松动、接触电阻变化≤10%）；
温电磁兼容测试：针对新能源电站变压器，需在极限温度下测试其抗电磁干扰能力（如承受 100V/m 射频辐射时，电压调整率变化≤1%），确保在复杂电磁环境下稳定运行。
电气安全防护：配备高压接地保护（接地电阻≤4Ω，接地电流≥10A 时自动跳闸）、过流保护（跳闸电流可按测试需求设定，精度 ±5%）、漏电保护（动作电流≤30mA，动作时间≤0.1s）；箱体内安装绝缘隔板（绝缘强度≥100kV），将测试区域与控制区域隔离，操作人员通过远程控制台（距离测试区域≥5m）进行操作；
温环境安全防护：低温测试时配备 “防凝露装置"（通过加热箱体壁面至温度高于露点 2℃，避免空气中水分凝结滴落在变压器上导致短路）；高温测试时设置超温报警（超过设定温度 5℃时自动停机），同时配备气体灭火系统（如七氟丙烷灭火，灭火响应时间≤30s），适用于油浸式变压器火灾风险；测试超导变压器时，配备液氦泄漏检测与防爆装置（泄漏量超 0.1L/min 时自动切断气源）；
设备过载防护：当变压器测试功率超过试验箱额定负载（如超过 200kVA）时，系统自动限制输出功率（降额至额定值的 90%），同时发出声光报警；监测制冷 / 加热系统的运行状态，如压缩机压力异常（高压超 2.5MPa）、加热管故障（断路或短路）时，立即停机并记录故障代码，便于排查维修。
